B+S
Ort |
Katzhütte
Bauherr |
DB AG
Leistung |
Bautechnische Prüfung
Kategorie |
Bahn
Fertigstellung |
2012
Beschreibung
- Stahlbetonbogen mit aufgeständertem Spannbetonhohlkasten, Bogen mit Spannweite 165 m und maximaler Höhe über Talgrund von ca. 70 m
- Im Bereich des Überbaus Übergang von gerader Gleisführung in einen Übergangsbogen; Überbau im Grundriss mit Ersatzradius 34.000 m, Bogen im Grundriss gerade auf einer Sehne an den Übergangsbogen

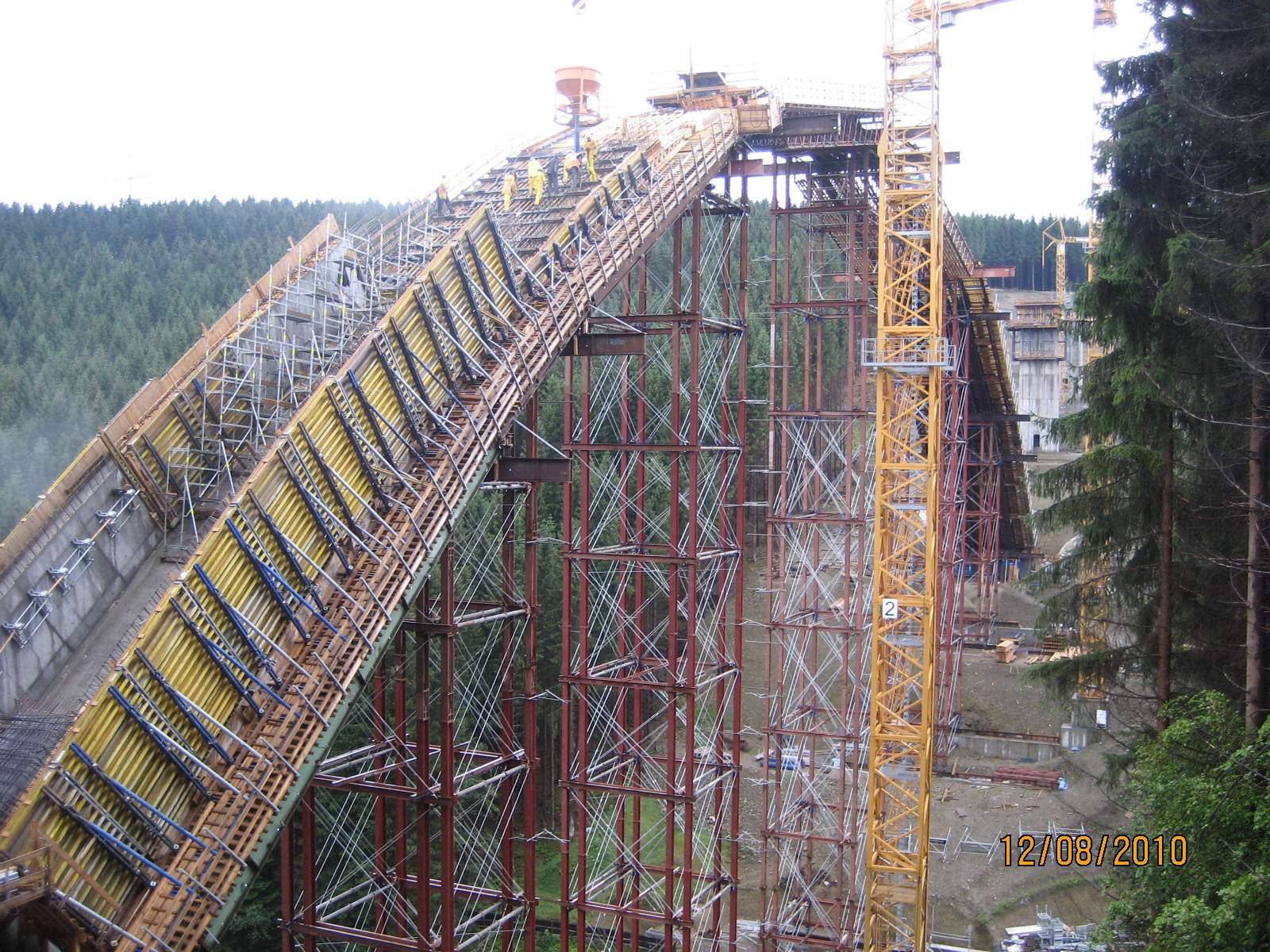

- Herstellung des Bogens abschnittsweise mittels bodengestütztem Traggerüst, Herstellung des Überbaus im Taktschiebverfahren
Besonderheiten
- Veränderliche exzentrische Lage der Gleise auf dem Überbau und zusätzlich veränderliche exzentrische Anordnung der Bogenpfeiler auf dem Bogen
- Abschnittsweiser Aufbau des Tragerüsts und Beginn der Bogenherstellung vor Scheitelschluss des Traggerüsts
- Interaktion zwischen Bogen(teilen) und Traggerüst infolge abschnittsweiser Bogenherstellung und veränderlichen Temperaturen während der Herstellung
- Kraftübertragung zwischen Beton, Schalung und Traggerüst in Bogenbereichen mit großer Neigung, Lastdurchleitung durch Schalung und Trägerlage im Bereich der Stützenstiele der Traggerüsttürme
- Schieben des Überbaus über den Bogen ohne Bogenabspannung oder Ballastierung, Verformungsausgleich des Bogens durch höhenverstellbare Taktschiebelager
